網站首頁 >> 熒光磁粉探傷機
| 產品名稱 | 產品型號 | 產品規格 |

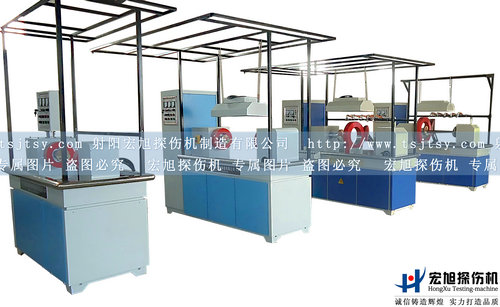

| CJW-2000型熒光磁粉探傷機 | CJW-2000 | 通用型磁粉探傷機 |
概述：

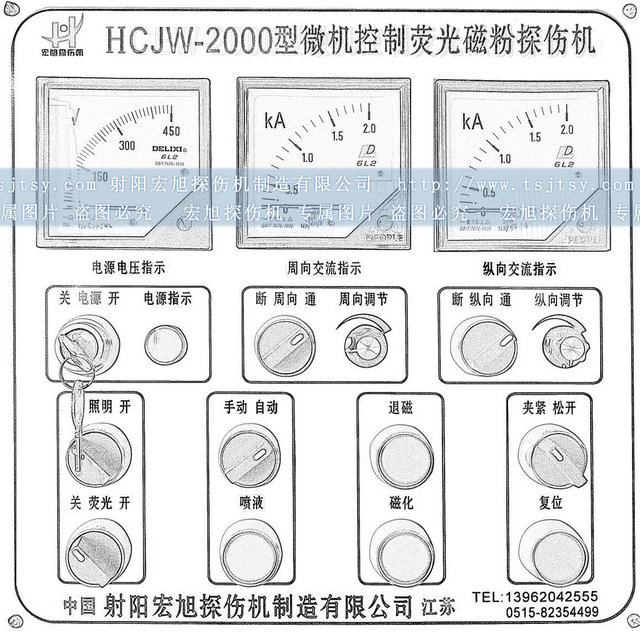

功能：
|
序號 |
名稱 |
功能說明 |
|
1 |
公司標志 |
指示“射陽宏旭探傷機制造有限公司”公司標志 |
|
2 |
電源電壓表 |
指示電源電壓是否正常 |
|
3 |
電源指示 |
指示設備接通電源 |
|
4 |
電源開關 |
為設備工作電源開關， 右旋為開，左旋為關 |
|
5 |
手動/自動 切換開關 |
切換設備“手動”“自動”狀態 |
|
6 |
日光燈開關 |
可對日光燈開關控制 |
|
7 |
噴液按鈕 |
在“手動”狀態下通過該按鈕噴淋磁懸液 |
|
8 |
熒光燈開關 |
可對熒光燈開關控制 |
|
9 |
周向通斷開關 |
接通時允許周向磁化，斷開時不允許周向磁化 |
|
10 |
周向電流調節電位器 |
調節周向電流大小 |
|
11 |
周向電流指示表 |
指示周向磁化電流大小 |
|
12 |
設備型號 |
指示設備的具體型號 |
|
13 |
縱向電流指示表 |
指示縱向磁化磁勢大?。ㄖ甘倦娏鞒艘跃€(xiàn)圈匝數） |
|
14 |
縱向通斷開關 |
接通時允許縱向磁化，斷開時不允許縱向磁化 |
|
15 |
縱向電流調節電位器 |
調節縱向磁勢的大小 |
|
16 |
退磁按鈕 |
工件充磁后可通過該按鈕退磁 |
|
17 |
松夾/夾緊 切換開關 |
在“手動”狀態下可控制電極夾緊、松開 |
|
18 |
磁化按鈕 |
在“手動”狀態下按下對工件充磁 |
|
在“自動”狀態下按下，啟動設備的自動程序 | ||
|
19 |
復位按鈕 |
在“自動”狀態下按下按鈕將自動程序復位初始狀態。 |
1、輸入電源：380V 50HZ 三相四線 60A（瞬時2S）
2、氣源氣壓：0.4--0.8MPa
3、輸出電流：
周向磁化：0─2000A（連續可調，帶斷電相位控制）
縱向磁化：0─16000AT（連續可調，帶斷電相位控制）
磁化方式：周向磁化、縱向磁化、復合磁化；周向采用通電法，縱向采用磁軛法。
5、操作方式：自動控制和手動操作
6、極間距：0-700mm可調
7、夾緊方式：氣缸夾緊（氣源用戶自備）
8、暫載率：20％
9、退磁效果：Br≤2GS （交流衰減式退磁）
10、靈敏度：A型試片30/100清楚顯示
11、紫外線強度：距工件表面380mm處不小于1000μw/cm2；
12、照明燈：20WX1日光管
