一、探傷機型號及名稱圖片

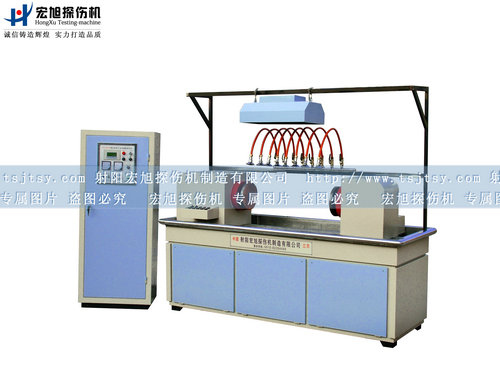

CDG---6000型微機控制熒光磁粉探傷機

二、探傷機設計制造及驗收標準：

采用國家JB/T8290—1998《磁粉探傷機》標準及德國DIN國際先進標準。

三、探傷機磁化原理及設備性能

 該探傷機為微機控制半自動磁粉探傷設備，它以小型工業可編程序控制器（PLC）為核心對系統的夾緊、旋轉、噴灑磁懸液、磁化、退磁、松開等機械程序動作進行控制，能按規定程序完成除上料、觀察以外的全部探傷過程，既可自動操作，又可手動單步操作。

該探傷機磁化電源主電路采用可控硅無節調壓電路，低電壓、大電流輸出。利用三相互成120°相位差的交流電源，周向采用外加法、縱向采用線圈法對工件進行復合磁化，使磁力線旋轉。從而一次探傷可檢查工件表面和近表面因鍛壓、淬火、研磨、疲勞而引起的裂痕及夾渣等細微的缺陷。并可對工件分別進行單路和復合磁化，磁化電流分別可調，具有噪音小、性能可靠的優點，并帶有斷電相位控制功能、同時PLC工作程序還可根椐探傷需要自行改變。

四、探傷機主要技術參數：

周向磁化電流：AC 0-6000A（有效值）連續可調,帶斷電相位控制；.

縱向磁化磁勢：AC 0-20000AT（有效值）連續可調,帶斷電相位控制；

磁化原理：周向通電法、縱向線圈法；

磁化方式：?jiǎn)沃芟虼呕?、單縱向磁化、復合磁化；

電極間距：0-1500mm；

夾緊行程：50 mm；

夾緊方式：氣動夾緊，氣壓0.4—0.8Mpa可調，（氣源用戶自備）；

線圈內徑：450mm。

退磁方式：自動退磁6000--0；

退磁效果：退磁后工件上剩磁小于160A/m（2GS）；

探傷靈敏度：按中華人民共和國機械行業標準JB/T6065—92《磁粉探傷機用標準試片》規定，工件表面用 A型2號試片貼面，清晰顯示；

紫外線強度：距工件380mm處,照度大于或等800uW/cm2；

觀察轉動速度：每分鐘5—10轉；

電源：三相四線，380V±10%，50HZ。
