概述

HCEW-4000型交直流磁粉探傷機是射陽宏旭探傷機制造有限公司最新推出的一款針對直徑較大的軸棒類工件專用的磁粉探傷機。該設備具有交流磁化和直流磁化兩種磁化類型，可以保證直徑大的工件表面及5mm以?xún)鹊慕砻嫒毕菁傲鸭y等清晰顯示，采用加大紫銅電極板，保證直徑較大的軸棒類工件兩端可以完全解除電極板，保證通電能力。

功能

1、該HCEW-4000型交直流磁粉探傷機針對軸棒類鐵磁性零件采用接觸式濕法磁粉探傷；

2、設備通過交流、直流開關的切換，可以對零件采用交流磁化、亦可采用直流磁化；

3、設備通過對周、縱向開關的“通/斷”可以有周向交流磁化、周向直流磁化、縱向交流磁化、縱向直流磁化、周縱向交直流復合磁化等多種磁化方式；

4、設備具有連續法及剩磁法兩種檢測功能；

5、設備采用小型工業可編程序控制器PLC為核心對設備進行集中控制、操作簡單方便、適用性強，工作穩定；

6、設備采用隔離變壓器向周縱向磁化裝置提供36V電源，低電壓輸出，安全可靠，工作壽命長；

7、本設備可單人操作，實現上料、檢測、觀察、下料等操作流程；

8、固定立式機電一體結構設計；

9、儀器外殼表面均采用噴塑處理，耐熱耐腐蝕，易于清潔；

10、適用于機械、汽車、航空、內燃機、鐵道等行業鐵磁性材料制成的長度小于800mm直徑小于300mm的軸棒類零件的無損檢驗；

11、配有高強度熒光紫外燈，與暗室配合使用，保證探傷檢測效果；

12、自帶衰減式退磁功能，亦可外配獨立退磁機；

組成

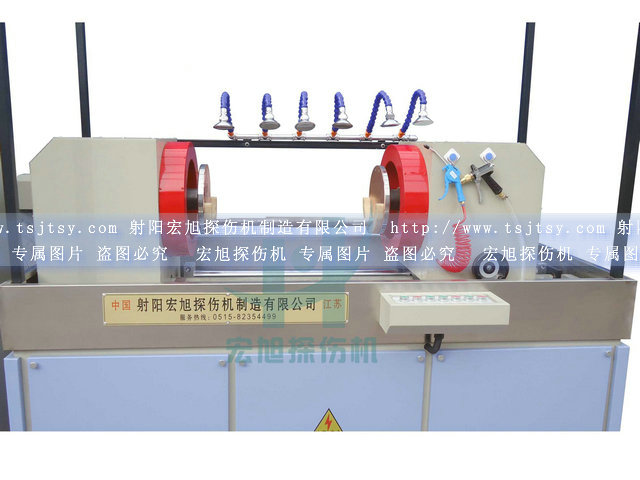

HCEW-4000型交直流磁粉探傷機由電氣柜、尾電極移動機構、噴淋組件、磁化線圈、夾緊旋轉機構、觀察室、集液槽、攪拌儲液箱、手動按鈕盒等組成：

1、電氣柜采用獨立機電分離設計，維修方便，防水防爆，操作顯示面板集中顯示，操作觀察方便；

2、尾電極移動機構采用手動旋轉移動方式，由渦輪、渦桿、搖把等組成，可根據軸棒類工件的長度自行調節極間距；

3、噴淋組件采用竹節管等組成，可360°調節噴淋方向，保證磁化探傷過程中工件表面全方位噴淋到磁懸液，防止出現死角；

4、磁化線圈采用兩側放置的雙磁化線圈，進行縱向感應磁化；

5、夾緊旋轉機構由加大電極板、氣缸、軸棒類工件專用托塊、電機、鏈輪鏈條等組成，保證工件在磁化過程中磁化效果及磁化后的旋轉觀察效果；

6、觀察室，由紫外燈、暗室、暗室布、觀察區四部分組成，滿足熒光磁粉黑暗環境檢測需要；

7、集液槽，漏斗式設計，引流滴落的磁懸液，防磁懸液滯留，提高磁懸液回收利用率；

8、攪拌儲液箱，由攪拌電機、儲液箱、泵電機、過濾網等組成；

9、手動按鈕盒集中了常用功能操作按鈕，方便操作人員就近操作，提高工作效率；

暫載率高

HCEW-4000型交直流磁粉探傷機采用交直流磁化來檢測直徑較大的軸棒類工件表面缺陷，具有檢測全面、檢測深度較深等特點；且宏旭針對性的內置加載型磁化變壓器，確保連續12小時連續穩定運行。

安全性強

HCEW-4000型交直流磁粉探傷機的輸出電壓低于36V，不會(huì )對人體構成電的傷害。PLC自動運行時，操作按鈕自鎖，不會(huì )出現誤操作損害設備的性況發生。電氣布線合理、元器件選型余量大，且均為知名品牌。設備機械結構設計合理，焊接工藝嚴格，原材料優質且加厚選型。

主要技術指標
